渔具力学模拟

模拟渔具作业过程中外力与其形状变化关系的方法之一。通常用金属细链一类的柔性线，根据渔具作业时的受力状况在平板上制作成简图模型，通过换算比例研究外力与渔具形状变化的关系。

苏联学者巴拉诺夫（Φ.И.Баранов）于20世纪30年代首先根据渔具力学分析方法提出渔具力学模拟，依此作为设计渔具的方法之一。

渔具力学模拟法只是利用模型模拟发生在实物中的部分或某一主要过程。根据悬索理论和力学分析，即两条任意长度和自重的悬索，只要保持索长与跨距之比相同，其两条悬索形状都成几何相似。也就是实物与模型之间的线尺度和力尺度的两个比例可任意选择，两者之间无换算关系。为此，可将网渔具或其部件简化成一柔线，在其相应部位加以外力，模拟其受力后柔线形状的变化。

使用渔具力学模拟法，可以研究围网、拖网、刺网和地拉网等渔具的网衣运动过程、网衣阻力与力的平衡，以及纲索在受力过程中的形状变化。此外，也可以研究钓渔具。

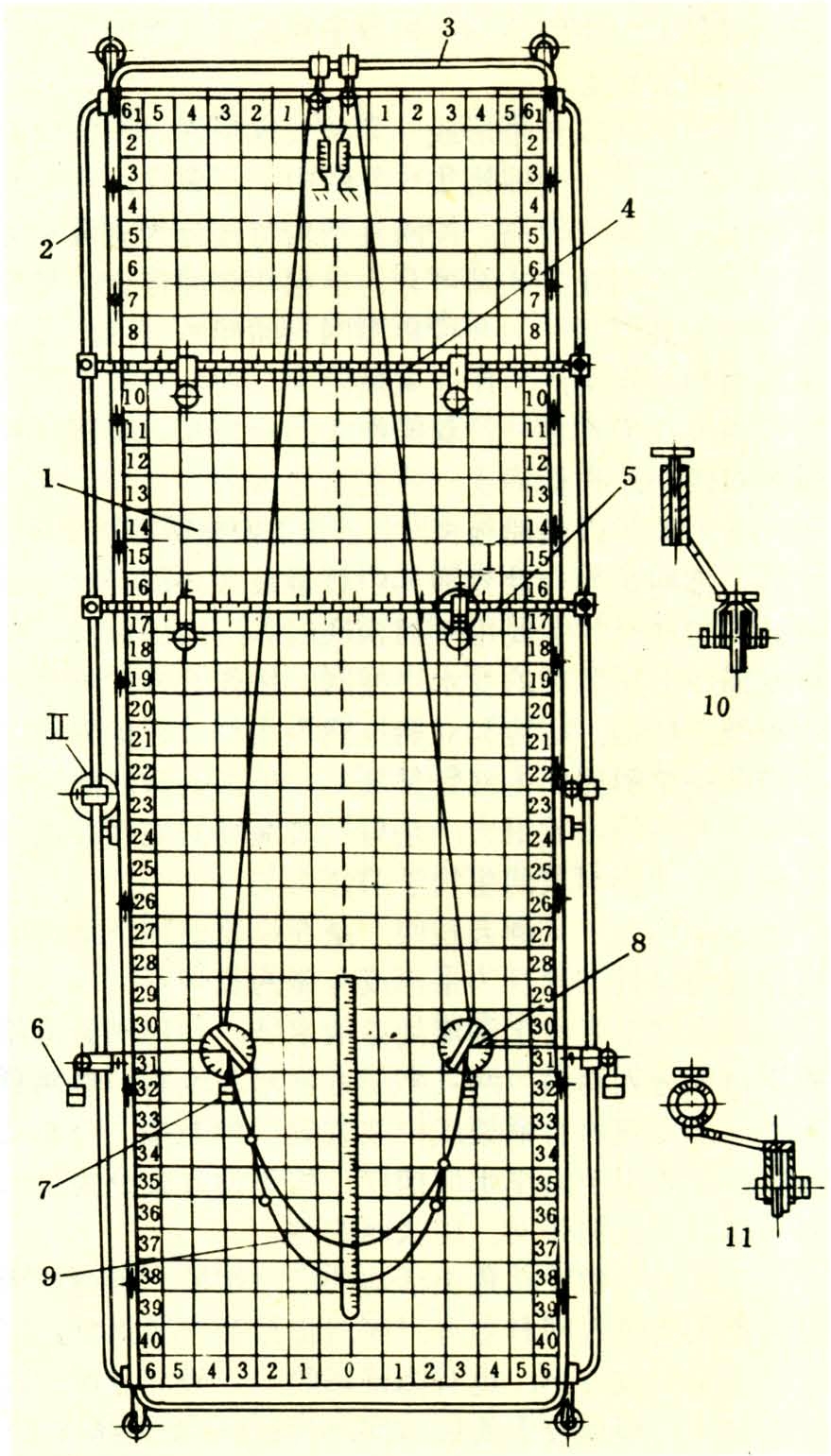

拖网计算图式的模拟装置图

在模拟过程中，网衣（或纲索）和载荷分别用细金属链及砝码模拟，网衣阻力通过弹性橡皮筋模拟。虎克定律表明，弹性橡皮筋在弹性限度内的伸长与附加在此物体上的载荷成正比例。

模拟网衣（或纲索）运动所需的基本设备有：①模拟平板一块（根据模拟的渔具及其构件而有差别）。面积为1～2平方米，板面要平滑，并须附有标尺。模拟网衣时，平板的三个边须有可供滑轮滑动的木槽；②细金属链一根。其长度根据实物网具网衣（或纲索）的几何相似模数而定；③模拟网衣用的宽橡皮筋若干根。要求有较大的弹性，每根长约200毫米，宽约10毫米，通常采用飞机模型橡筋；④标尺若干根。每根长300～400毫米，采用薄板制成，以便于固定在模拟板上；⑤滑轮、砝码和细线各若干。（见图）。

模拟按照特定的步骤进行。模拟前需对实物网的若干参数进行计算，然后通过调节砝码及观察细链的移动及橡筋的伸长来求算所需的参数。由此可求得实物网的作业状态，作为改进网具结构与作业规程的依据之一。
